智能編碼系統由控制箱(簡稱主機)、信號中繼器及配有地址編碼終端模塊的保護裝置組成。系統網絡采用RS-485總線制結構，雙絞線或光纜連接，MODBUS-RTU通信協議傳輸信號(超長距離的信號傳輸可選用新型的級聯式CWDM光纜的傳輸方式)。主機通過RS-485總線監視現場各種保護裝置終端，當保護裝置開關動作時，主機能直接顯示準確的地址，縮短了輸送設備排隊故障和停機時間。同時向輸送程控系統DCS上傳解析后的485信號。裝置適應輸送設備現場面臨的極限溫度、溫度、灰塵、腐蝕性氣體、風、雪、雨、雷電等惡劣環境，主機控制核心是人機界面(通用軟硬件，方便用戶二次開發)和RS-485程序控制器。采用通用HMI組態軟件，安裝調試簡單，預留接口，方便二次開發升級，一臺主機可控制1024個點位，容量大、抗干擾能力強，可靠性高。只用一根四芯屏蔽電纜線連接整個系統，減少主控系統PLC、DCS輸入點數和電纜用量。

液晶主機說明
膠帶機號、地址編號、狀態報警、正常運行、動態顯示傳感器狀態。
故障燈：當出現通訊故障時、該燈亮。
啟動/停止鍵：用于啟動主機或停止。
通訊燈：指示目前系統通訊狀態。


地址編碼通訊模塊
1)地址編碼模塊是外置式通用型地址編碼模塊，它適用于膠帶機各種保護開關及其它需要把開關狀態通過RS-485總線與上位主機通訊的設計。PLC與人機界面組成通訊控制系統，主機觸摸屏顯示輸送機運行狀態；保護開關的位置編號：開關種類等信息。
2)模塊采用了最新的二合一技術，即左右側一對拉繩或跑偏共用一個地址編碼模塊，提升了地址碼的容量，單個主要最大可以搭載512個地址模塊(1024個開關點位)，同時也降低后期維護及排查故障的工作量。

項目
模塊尺寸：75mm~45mm	信號輸送：RS-485
工作電壓：DC12~24V	通訊協議：modbus RTU
工作電流：16mA	波特率：9600
信號輸入：2路開關量

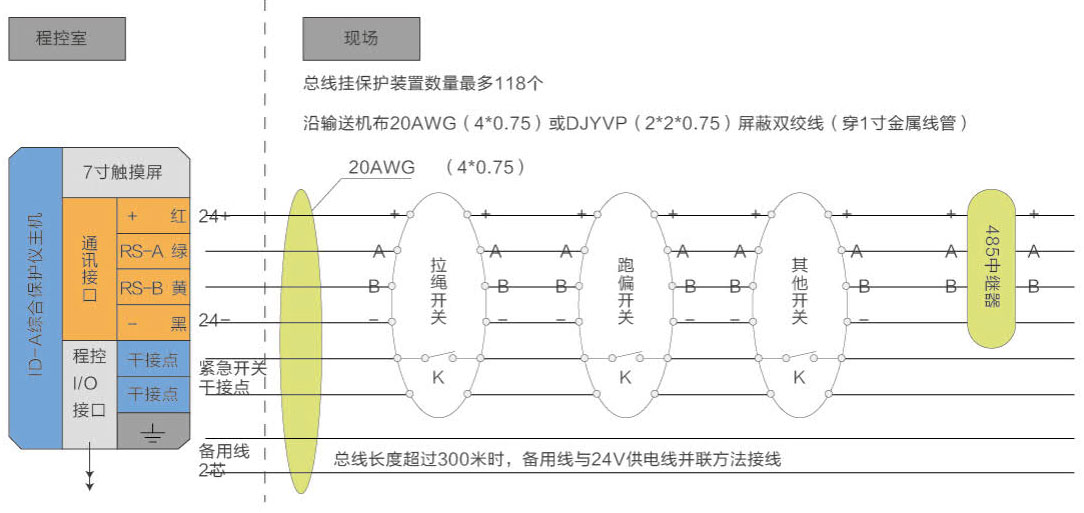

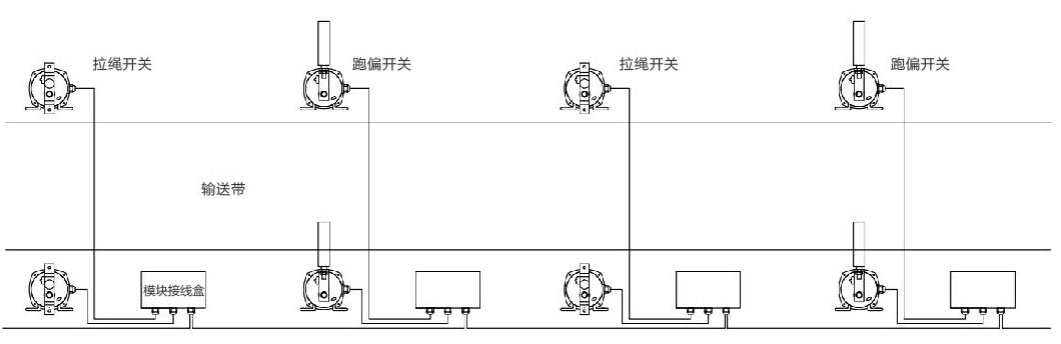

地址編碼布線圖(可按照要求獨立設計)


系統機構可靠性措施
為了適應皮帶輸送機現場面臨的極限溫度、溫度、灰塵、腐蝕性氣體、風、雪、雨、雷電等惡劣因素，提高系統運行可靠性，系統數據信號線采用RS485平衡發送和差分接收，因此抑制共摸干擾能力。如任何終端出現不通訊或斷線故障，僅提供報警，不會使用系統運行停止，出現報警時，應即時根據面板提示內容相應處理。電源在傳輸過程中，如受干擾出現短時過電壓，系統保護動作使之不會對通訊終端造成損壞，通訊仍然可靠運行，但線纜，應穿鋼管后敷設在不易損毀的地方。系統具有耐8000V靜電干擾能力，一般的保護動作也不會造成系統軟件硬件故障，通訊電纜線屏蔽層要保證單端接地，減少各種干擾。接地電阻小于4歐姆，若外界不能滿足該條件，則可能造成系統保護不完全，出現意外故障。在正常條件下，系統無需維護，若在運行中出現報警，請檢查報警提示的部位聯線及終端信號電纜的聯接，并運行測試程序測試終端情況。通訊電路與傳感器開關干接點相互獨立，一旦通訊發生故障時，各傳感器開關接點部分仍然正常工作，即通訊系統與各傳感器接點使用各自獨立。
